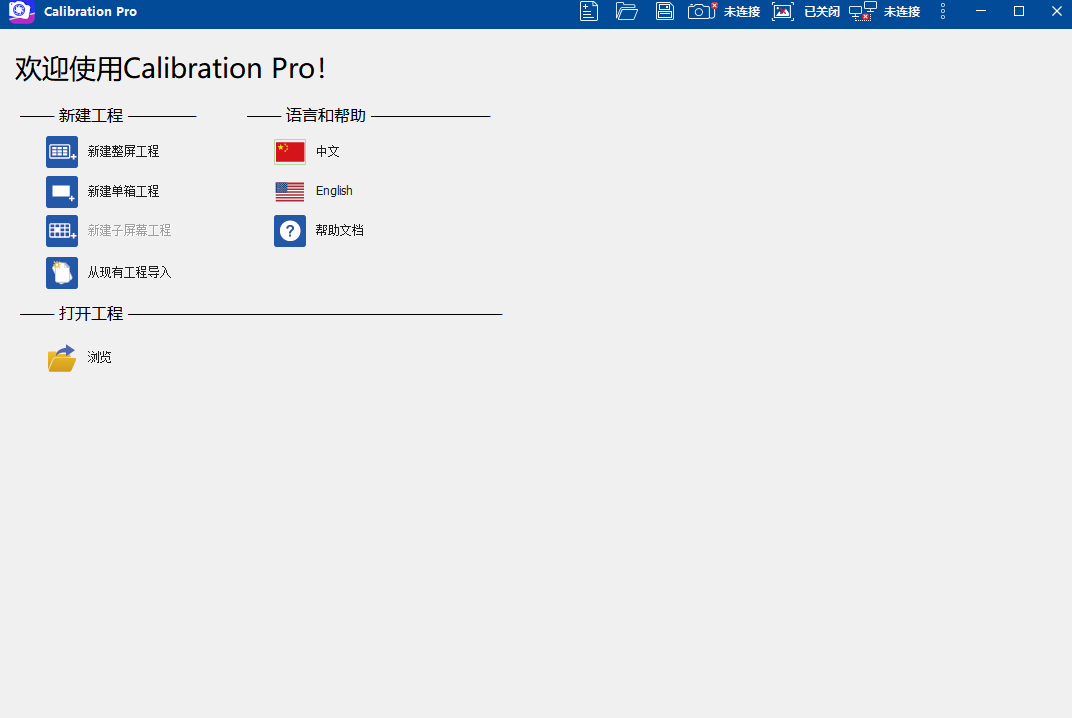

Calibration Pro简介

　　Calibration pro 是卡莱特自主研发的专业 LED 显示校正软件， 该软件集成 AI 智能、机器视觉等先进算法实现了显示屏的准确性 高效校准。

　　运行环境：

　　校正系统由以下部分组成：

　　PC 一个或两个(当发送器远离屏幕时，需要一个或两个( 2 台 PC)

　　操作系统：Windows 10 64 位

　　内存：16G 及以上(CCM 需要系列相机 64G)

　　显卡：HDMI 或其它高清界面

　　一台相机(支持) Canon70D、Canon80D、Canon90D、Canon7D、 Canon7D MarkII 、 CCM1600 、 CCM6000 ; 推 荐 CCM6000 、 Canon90D)。

　　一个镜头(佳能相机推荐佳能相机)(Canon)EF 70-300mm f/4-5.6L IS USM、CCM 标配系列相机出货 Milvus 1.4/50 或者 Milvus 2/35)。

　　一个精密云台，佳能相机适合曼富图云台 410 ，CCM 系列相 机器适用于曼富图 Manfrotto 405 专业齿轮云台。

　　一对三脚架(推荐曼富图图) MT190GO4TBT 碳纤维三脚架 190GO 单反摄影摄像架)

　　相机交流适配器。

　　镜头减光镜：ND 镜子(可选，用于高亮屏体校正)。

Calibration Pro软件特点

　　1、采用先进的算法处理，大大提高了校正性能和速度。

　　2、对照相图片进行软件精度分析，大大提高 LED 校正大屏幕后的均匀性。

　　3、简单易用。安排结构清晰，软件界面友好，学习操作方便。

　　4、强大的功能，可以轻松解决整个屏幕校正和单箱校正，对于特殊形状的显示屏，经过研发评估，也可以提供校正手段。

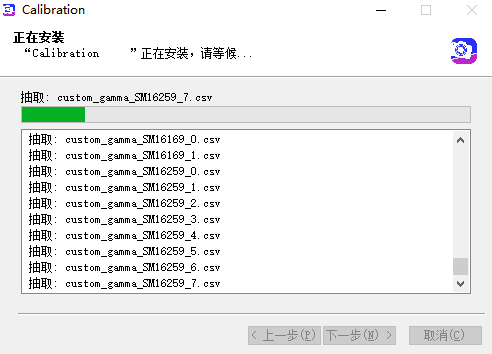

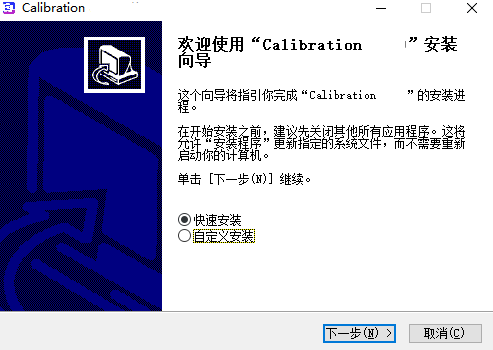

Calibration Pro安装步骤

　　1、在本站下载最新安装包，按提示安装

　　2、安装完成后即可使用

软件问答

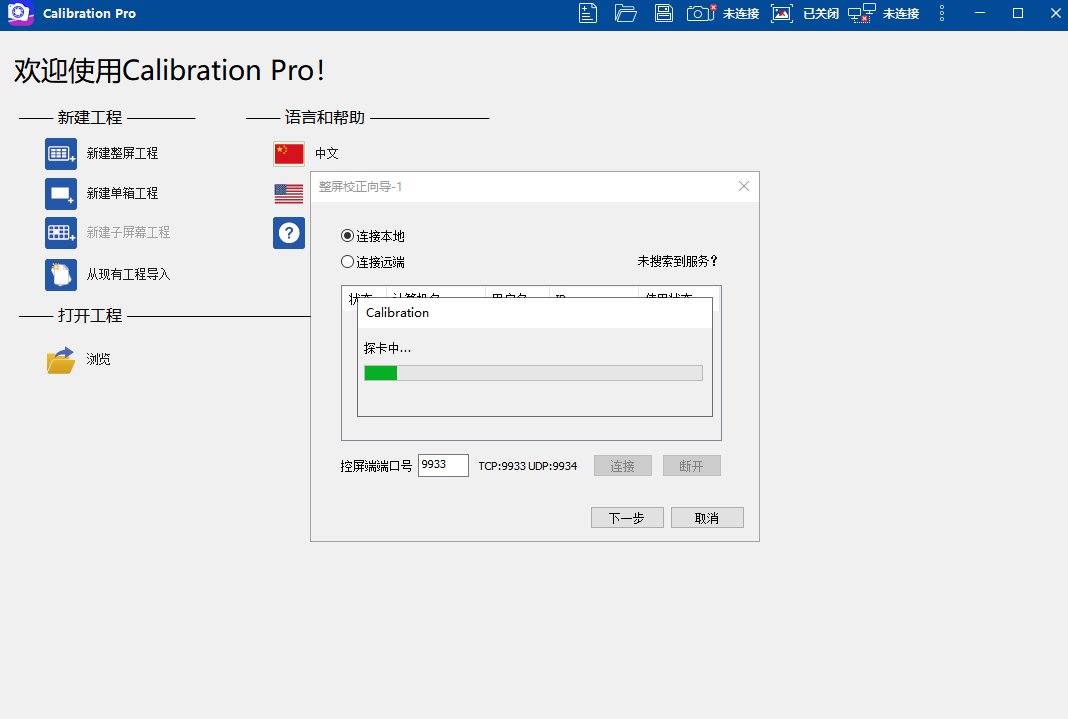

　　Q：探卡失败？

　　A：1、确认硬件连接稳定。 2、提高帧时间。

　　Q：软件安装后无法启用？

　　A：1、确认安装插件是否完整。 2、确认关闭 EOS Utility 软件。

　　Q：无法连接到客户端？

　　A：1、确认硬件连接稳定。(网卡灯亮)。 2、确认目标 IP 正确(本机则为 127.X.X.X)，尝试能否 ping 通。 3、确认客户端和服务器使用相同的端口。 尝试 ping 目标端口(IP 能 ping 通常是防火墙或防火墙 由路由器逻辑引起)。

　　Q：打开软件后屏幕异常(闪烁，花屏)？

　　A：请使用 LEDVISION 调整屏幕到正常状态后，将参数保存到接收卡上 中。

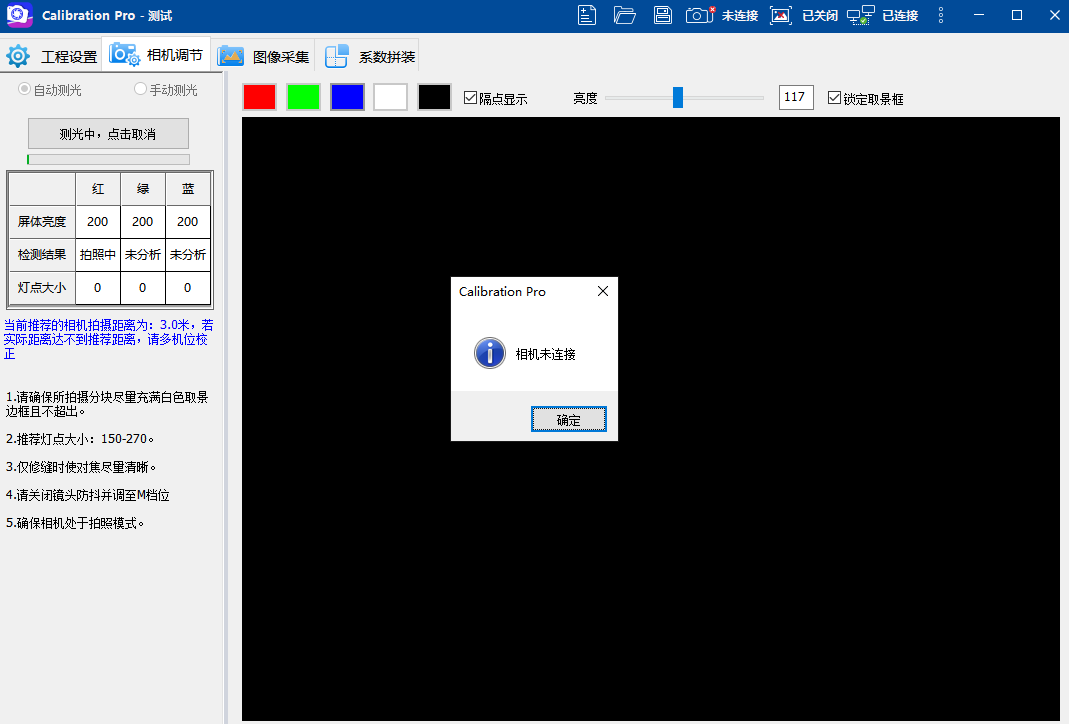

　　Q：连接相机失败？

　　A：1、确认相机是软件支持的型号(目前只支持部分佳能相机， 详情请联系技术支持) EOS 7D 与 EOS 7D MARK II 为不 同型号。 Calibration Pro 使用说明书 89 2、确认硬件连接稳定。 3、确认相机打开不是休眠状态。 4、确认相机为手动档(M 档)。 5、使用 CCM 加密狗在系列相机中没有连接。 6，使用 CCM 系列相机驱动未安装，软件重新安装，安装时检查 选择所有软件插件。

　　Q：拍照失败？

　　A：1、确认相机是软件支持的型号(目前只支持部分佳能相机， 详情请联系技术支持) EOS 7D 与 EOS 7D MARK II 为不 同型号。 2、确认相机为手动档(M 档)。 3、关闭镜头自动对焦功能(AF->M)。

　　Q：快门至少为 1/30 无法提高？

　　A：1、确认相机为手动档(M 档)。 2、将多功能拨盘确认为摄影模式(而非摄像模式)。

　　Q：照片分析失败？

　　A：1、确认相机是软件支持的型号(目前只支持部分佳能相机， 详情请联系技术支持) EOS 7D 与 EOS 7D MARK II 为不 同型号。 2、尝试重新安装软件，以确保组件完整。 3、检查拍摄质量。点击“打开照片”后，可以查看“照片”页面 点击“提取亮度”或使用灰度图和直方图手动分析照片是否运行 焦、过曝、欠曝、抖动。 4、分区过大导致灯光过密。(使用跳点功能降低灯密度) 5、过多的缺点/错位会影响分析结果。 6、可用内存太少。

　　Q：反复拍摄，拍摄质量总是不好？

　　A：跑焦：1、单反相机需要打开取景器或使用相机 LIVE 模式对焦， 提高对焦精度。 2、当自动对焦效果较差时，使用手动对焦来提高精度。 过曝/过曝：在相机调节页面上重新设置合适的相机参数。 抖动：1、确保拍摄系统的稳定性。 2、关闭镜头防抖功能(如有)，关闭相机防抖功能(如有) 果有)。

　　Q：校正后屏幕亮度降低/饱和度降低？

　　A：亮度校正通过降低亮度使整个屏幕均匀，因此校正后整个屏幕的亮度 会下降。 色度校正通过降低饱和度使整个屏幕均匀，并包含亮度校正，因此校正 后整个屏幕的亮度和饱和度都有所下降。

　　Q：校正后屏幕花(麻点)？

　　A：1、检查拍摄质量。点击“打开照片”页面上的“照片查看”，可通 点击“提取亮度”或使用灰度图和直方图手动分析照片是否运行 焦、过曝、欠曝、抖动。 2、分区过大导致灯点过小，采样误差增大。 3、伽马表的模拟校正与目标不一致，请将参数发送到接收卡。 4、去掉勾选去除脏点的功能。 Q：校正后屏幕上出现横纹？ A：1、快门太快，增加快门，降低亮度以保持亮度。 2、刷新率过低，增加刷新率。

　　Q：摩尔纹(水波纹)出现在校正后屏幕上？

　　A：由于高密度屏幕拍摄时灯点频率和像素频率干扰造成的系统误差。 该系统误差分为位置误差和亮度误差两部分。

　　解决： 1、确认图像上覆盖着取景框。 2、减小分区，增加焦距(调整对焦后需要重新测光)。 3、稍微减少对焦(调整对焦后需要重新测光)，在稍微跑焦的情况下 拍摄(但对焦误差不能太大影响分析)，必要时打开跳点功能 提高点距。 4、关闭修缝功能，消除位置误差的影响

更新日志

　　Calibration Pro 6.5

　　1.新增支持异形屏校正功能；

　　2.新的CCM系列相机支持颜色R收集、G、B分离功能；

　　3.新增CCM系列相机支持芯片低亮校正功能；

　　4.新增CCM系列相机支持二次校正功能；

　　5.增加CCM系列相机支持效果调试功能；

　　6.新增CCM系列相机支持格栅屏校正功能；

　　7.新增CCM系列相机支持常规屏麻点优化功能；

　　8.新增CCM系列相机支持默认设置功能；

　　9.新增校正后效果评价功能；

　　10.底层更新；

　　11.修复已知bug。
